Силовые опоры освещения в Казани
Силовые опоры освещения в наличии
Силовые опоры освещения представляют собой стальные конструкции, которые применяются для организации систем уличного освещения в городах и за их пределами. Главным преимуществом силовых опор освещения является их высокая несущая способность.
Особенности силовых опор освещения
Опора освещения силовая изготавливается из стального листа повышенной толщины, благодаря способна выдерживать сильные ветры, а также высокие перепады температур. Опоры наружного освещения силовые идеально подходят для районов с экстремальными климатическими условиями и повышенными ветровыми нагрузками.Силовые опоры освещения предусмотрены для установки в регионах, которые соответствуют 1-7 ветровому району.
Возможно два варианта подвода кабеля к силовым опорам освещения:
- Воздушный подвод кабеля – установка электрических проводов в верхнюю часть силовой опоры освещения.
- Подземный подвод кабеля – электрические провода прокладывают под землей с возможностью обслуживания через специальный лючок, который размещён в нижних частях опор.
Типы силовых опор освещения
Опоры освещения отличаются в зависимости от того, из какой стальной заготовки они изготавливаются и каким образом она обрабатывается.
Граненые силовые опоры
Граненые опоры изготавливаются из листовой стали методом гибки, являются надежным решением для обеспечения освещения наружных территорий.Сечение конструкций граненых силовых опор имеет форму многоугольника (от 8 до 16 граней), который постепенно сужается по направлению вверх. Конструкция закрепляется одним продольным сварным швом.
Благодаря данной методике производства, конструкция граненых силовых опор становится более жесткой, что делает модель крепкой и прочной.
Такая опора металлическая силовая часто используется для освещения автомобильных магистралей, трасс, размещения рекламных щитов и прокладки проводов СИП.
Трубчатые силовые опоры освещения
Трубчатые опоры освещения силовые производятся из трубного проката различных диаметров, круглой или квадратной формы. Столб трубчатых силовых опор изготовлен из одной или нескольких стальных труб, соединённых при помощи сварки. Благодаря тому, что внизу установлена труба с наибольшим диаметром, а вверху с наименьшим - повышается устойчивость и стабильность всей конструкции.Трубчатые опоры освещения силовые могут использоваться как декоративные или парковые, благодаря тому, что отлично вписываются в городскую среду.
Круглоконические силовые опоры
Круглоконические силовые опоры изготавливаются из листовой стали, которой методом формовки придается коническая форма. Конструкция имеет гладкий ствол и скрепляется продольным сварным швом.Круглоконические опоры освещения силовые способны выдерживать нагрузку в поперечном сечении до 3 тыс. кг. Такие опоры используются для установки светильников, прожекторов, информационных и рекламных щитов, подвеса кабеля СИП.
Производство силовых опор освещения
Завод опор освещения Энерго-Арсенал производит граненые и трубчатые силовые опоры.
Этапы производства граненых силовых опор освещения
Граненые силовые опоры освещения изготавливаются из листовой стали.
Процесс производства таких опор можно разделить 4 на стадии:
1. Подготовка
Производится проверка и подготовка листовой стали.
2. Производство
- Лист стали подвергается раскройки за счет плазменной резки

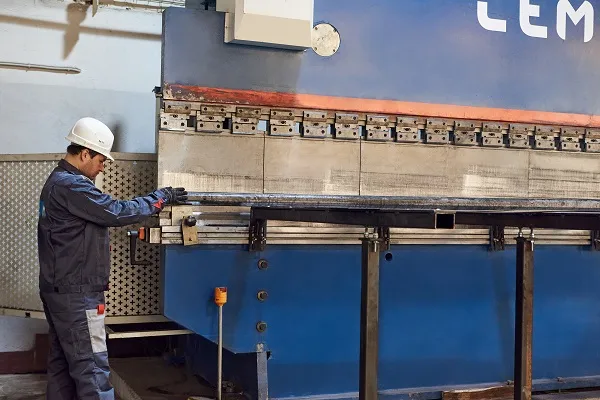

- Заготовки придается нужная форма на гибочном станке
- На линии продольной сварки опора закрепляется в заданной форме сварным швом
- Приварка заранее подготовленного фланца
- Зачистка и шлифовка сварных швов
- Подготовка посадочного места для крепления кронштейна.
3. Контроль качества
Готовая конструкция проверяется на соответствие заданным параметрам.
4. Нанесение защитного покрытия
Силовые гранены опоры освещения должны в обязательном порядке подвергаться горячему цинкованию перед введению в эксплуатация. Возможно дополнительное нанесение защитного покрытия по палитре RAL.
Этапы производства трубчатых силовых опор освещения
1. Трубчатые опоры производятся из трубной стальной заготовки круглого или квадратного сечения. Для производства подбираются трубы требуемого диаметра. Трубчатая опора может состоять из одной или нескольких стальных труб, внизу всегда размещается опора большего диаметра, для большего устойчивости конструкции.2 Трубная заготовка подвергается плазменной резке.
3. При необходимости, для достижения нужной высоты, несколько трубных заготовок соединяют методом сварки.
4. К готовой конструкции приваривают фланец.
5. Сварные швы шлифуются и готовится место для крепления кронштейна к опоре.
6. После контроля качества конструкция проходит обязательное горячее цинкование.
Этапы производства круглоконических силовых опор освещения
Круглоконические опоры освещения, как и граненые опоры, изготавливают из листовой стали, которая подвергается другому методу обработки.1. Подготовка
Производится проверка и подготовка листовой стали.
2. Производство
- Лист стали подвергается раскройки за счет плазменной резки
- Заготовки придается нужная форма методом формовки
- На линии продольной сварки опора закрепляется в заданной форме сварным швом
- Приварка заранее подготовленного фланца
- Зачистка и шлифовка сварных швов
- Подготовка посадочного места для крепления кронштейна.
3. Контроль качества
Готовая конструкция проверяется на соответствие заданным параметрам.
4. Нанесение защитного покрытия
Силовые круглоконические опоры освещения должны в обязательном порядке подвергаться горячему цинкованию перед введению в эксплуатация. Возможно дополнительное нанесение защитного покрытия по палитре RAL.
Из чего состоит силовая опора освещения?
Для того, чтобы силовая опора выполняла свои функции, необходимо дополнить ее обязательными комплектующими:- Питающий кабель - обеспечивает подвод электроэнергии к опоре освещения. Подводится воздушным или подземным способом.
- Распределительная коробка - гарантирует стабильность работы светильников.
- Кронштейн - необходим для установки уличного светильника на опору.
- Уличный светильник
- Закладная деталь фундамента - для фланцевых опор освещения.
Необходимо отметить, что при желании Заказчика возможна установка цоколя на опору освещения. Цоколь является декоративным элементом, который полностью скрывает место крепления опоры к закладной детали.

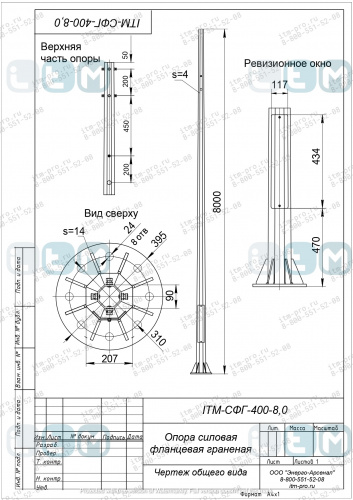

Чертеж силовой опоры освещения
Покрытие силовых опор освещения
Согласно требованиям ГОСТ 9.307 опоры освещения должны быть покрыты горячим цинком, с толщиной нанесения от 40 до 200 мкм. Возможно дополнительное покрытие порошковой краской.
Преимущество цинкового покрытия в том, что оно обеспечивает длительную защиту от коррозии. Нанесение горячего цинка на поверхность металла способствует созданию защитного барьерного слоя, который способен эффективно предотвратить контакт металла с внешней средой.
Завод опор освещения Энерго-Арсенал производит и поставляет опоры освещения с обязательным покрытием горячим цинком. Дополнительное нанесение порошковой краски осуществляется исключительно по запросу Заказчиков.
Монтаж силовых опор освещения
Опоры освещения по способу установки делятся на прямостоечные и фланцевые.
Прямостоечные силовые опоры
Прямостоечным силовым опорам не требуется закладная деталь, однако столб такой опоры до монтажа выше, чем у фланцевой опоры. Это связано с тем, что силовая опора состоит из наземной (видимой) части и подземной, которая фиксируется в заранее подготовленном котловане при помощи бетоном. В среднем глубина такого котлована составляет 2 - 2,5 метра.Демонтаж прямостоечной опоры проводится путем среза на уровне земли, что делает опору непригодной для дальнейшего использования.
Фланцевые силовые опоры
Силовая фланцевая опоры состоит только из наземной части, которая крепится на фланцевую закладную деталь при помощи метизов.Установка фланцевых силовых опор осуществляется методом присоединения шпилек или болтов к закладным элементам фундамента, которые изначально бетонируется в грунт. Главная особенность такой установки состоит в том, что силовая опора освещения фланцевая способна демонтироваться для последующей установки на другой территории при этом не повреждая фундамент.
Купить силовые опоры освещения
На заводе опор освещения Энерго-Арсенал Вы можете приобрести силовые опоры освещения из наличия или под заказ.
Чтобы купить силовые опоры освещения - оставьте заявку на сайте или напишите на эл. почту info@itm-pro.ru. Мы будем рады подготовить для Вас коммерческое предложение.
Виды силовых опор освещения производства Энерго-Арсенал:
-
Опоры ОГС - это опоры граненые силовые фланцевые, с толщиной стали от 4 мм.
-
Опоры СФГ - это силовые фланцевые граненые опоры, которые от опор ОГС отличаются диаметром стального столба.
-
Опоры СФ - это силовые фланцевые трубчатые опоры освещения. В отличие от опор ОГС и СФГ могут использоваться не только для освещения дорог и спальных районов, но и в качестве парковых (декоративных) опор, при этом сохраняя все преимущества силовых- опор освещения.
Опоры освещения металлические силовые (ОГС, СФГ, СФ) приобретаются для освещения дорог, автомагистралей, микрорайонов, стоянок или открытых территорий, для установки информационных и рекламных щитов, а также размещения проводов СИП.
Срок службы силовых опор освещения составляет, в среднем, от 30 лет.
Силовые опоры в наличии:
Опоры ОГС
-
ОГС 0,4-8
-
ОГС 0,4-9
-
ОГС 0,4-10
-
ОГС 0,7-8
-
ОГС 0,7-10.
Опоры СФГ
-
СФГ 400-8,0
-
СФГ 400-9,0
-
СФГ 400-10,0
-
СФГ 700-8,0
-
СФГ 700-10.0.
Цена силовых опор зависит от выбранной высоты и максимально допустимой нагрузке на опору, необходимости в порошковой покраске и требуемого количества.
Возможна как доставка силовых опор освещения, так и самовывоз с производства.
